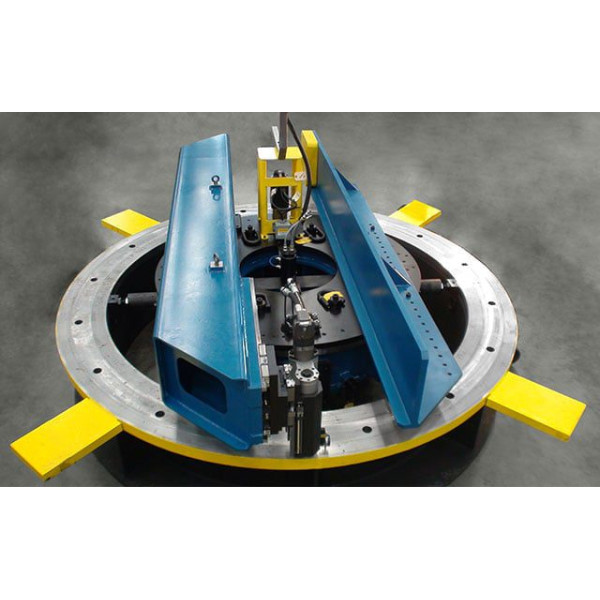

Climax zrovnávačky prírub s vonkajším upínaním CM6200

Climax zrovnávačky prírub s vonkajším upínaním CM6200

Na obrábanie veľkých prírub s priemerom 73,5 – 199 palcov (1866,9 – 5054,6 mm) a s vôľou stredového stroja navrhnutou tak, aby sa zmestili otočné čapy s priemerom viac ako 24 palcov (609,6 mm), možno túto kruhovú frézu nakonfigurovať na výkonné frézovanie, jednobodové obrábanie a brúsenie. Mimoriadna tuhosť, všestrannosť a výkon sú na dosah ruky – tento stroj zvládne vaše najnáročnejšie úlohy obrábania veľkých prírub rýchlo a efektívne. Pre menšie rozsahy si pozrite FF7200 alebo FF8200 Flange Facers.

ID montážne priemery:

78,9 – 177,2 palcov (2004,1 – 4500,9 mm)

Frézovacie priemery:

73,5 – 199 palcov (1866,9 – 5054,6 mm)

Minimálny priemer otáčania ramena:

135,6 palca (3444,2 mm)

Maximálny priemer otáčania ramena:

197 palcov (5 003,8 mm)

Kvalitný dizajn stroja poskytuje pevný výkon nabitý energiou

Mimoriadne tuhá konštrukcia zaisťuje konzistentné a vysokokvalitné obrábanie.

Predpäté presné ložisko s veľkým priemerom a lineárne vodiace dráhy pre najpevnejšiu obrábaciu platformu.

Radiálny a axiálny posuv využíva presné guľôčkové skrutky.

Frézovacia hlava s kužeľovým vretenom #50 si ľahko poradí s čelnou frézou až do priemeru 10 palcov (254,0 mm).

Nastaviteľné protizávažie poskytuje presné vyváženie pri vertikálnych aplikáciách.

Stredová vzdialenosť stroja je navrhnutá tak, aby sa zmestila na kráľovský čap s priemerom viac ako 24 palcov (609,6 mm).

Flexibilné a všestranné

Môže byť nakonfigurovaný na frézovanie alebo jednobodové obrábanie.

Možnosť s jedným hrotom umožňuje užívateľovi rezať skosenie a drážky tesniacich krúžkov a obrábať fonografické povrchové úpravy.

Vzduchová brúska je k dispozícii aj pre jemné povrchové úpravy na utesnenie povrchov.

K dispozícii je hydraulický pohon alebo servopohon s dotykovou obrazovkou a možnosťou uhlového ovládania.

Vreteno má zdvih 8 palcov (203,2 mm) a je tiež schopné vŕtať.

Viaceré možnosti montáže vrátane konfigurácií ID/OD alebo čelnej montáže.

Možnosť otočnej dosky umožňuje otáčanie frézovacej hlavy o 360°.

Plynule nastaviteľná poloha ramena pre aplikácie s obmedzeným výkyvom.

Rýchle nastavenie a prevádzka

Rúrkový pevný upínací systém s vyrovnávacími nožičkami umožňuje vyrovnanie stroja po montáži do príruby pre jednoduché a rýchle nastavenie.

Modulárny dizajn umožňuje odstrániť mnohé súčasti stroja, aby sa uľahčilo nastavenie a skladovanie.

Servo ovládanie s dotykovým displejom umožňuje široký rozsah nastavení rýchlosti od rýchleho posunu pre nastavenie až po nízke rýchlosti obrábania pre presné ovládanie počas obrábania.

Servo uhlový riadiaci systém s dotykovým displejom poskytuje presné ovládanie umiestnenia frézy a jej polohy.

Aplikácie zahŕňajú:

Ťažká výstavba a ťažba.

Žeriavové podstavce.

Výroba veternej veže.
