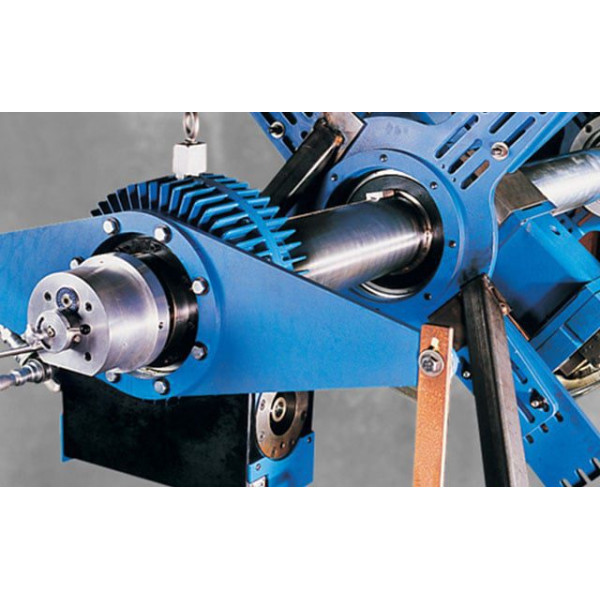

Climax mobilné vyvŕtavanie a vyváranie dier BB8100

Climax mobilné vyvŕtavanie a vyváranie dier BB8100

Model všestrannosti, táto linková vyvrtávačka ponúka jednoduché, flexibilné nastavenie, vysoký pomer výkonu k hmotnosti a vysokorýchlostnú prevádzku na zvýšenie produktivity. Prispôsobiteľné veľkému rozsahu priemerov dier, od 14,5 do 85,6 palcov (368,3 – 2174,2 mm).

Priemer tyče:

8 palcov (203,2 mm)

Priemer vŕtania:

14,5 – 85,6 palcov (368,3 – 2174,2 mm)

Max. zdvih:

dĺžka tyče

Krútiaci moment na tyči:

3350 – 6068 ft-lb (4542 – 8227 N•m)

Možnosť napájania:

Hydraulické

Výkonný a pritom kompaktný

Využite výkon stacionárneho stroja na stavenisko a vyriešte náročné úlohy obrábania v rekordnom čase.

Použitím hydraulického motora 11,3 in3 (185,3 cm3) sa vytvára krútiaci moment 4783 ft•lb (6484,9 N•m) na tyči pri 15,1 ot./min.

Kompaktné modulárne komponenty umožňujú rýchle a jednoduché nastavenie, maximalizujú efektivitu a minimalizujú prestoje.

Všestranné a flexibilné

Obrába otvory s priemerom 14,5 – 85,6 palcov (368,3 – 2174,2 mm) a čelné plochy od 14 – 97,7 palcov (355,6 – 2481,6 mm) s rôznymi nástavcami.

Ložiská ID a End mount majú guľové kužeľové valčekové ložiská.

Koncový držiak možno jemne nastaviť o +/- 0,25 palca (6,35 mm), aby sa tyč vycentrovala.

Voliteľné dvojčinné vyvrtávacie/čelné ramená zväčšujú dosah čela a umožňujú vŕtanie aj obkladanie bez prepínania zariadenia. Štvorcové drážky po celej dĺžke na vŕtacích / protiľahlých ramenách umožňujú rýchle umiestnenie kdekoľvek pozdĺž ramena. Pripevňuje sa k sieťovému nosiču náradia pomocou kompresie a upínania, aby sa zabezpečila maximálna stabilita náradia.

Stroj je vysoko nastaviteľný. Nosič nástroja, polovičná matica, zarovnanie vyvrtávacieho/čelného ramena a nosič nástroja je možné nastaviť tak, aby sa maximalizoval výkon obrábania.

Nosič náradia je možné pripevniť na lištu pre čelné operácie. Pre vŕtacie operácie môže byť nosič nastavený tak, aby sa odstránila vôľa medzi nosičom a tyčou. Táto flexibilita tiež zaisťuje maximálnu tuhosť pre obe operácie.

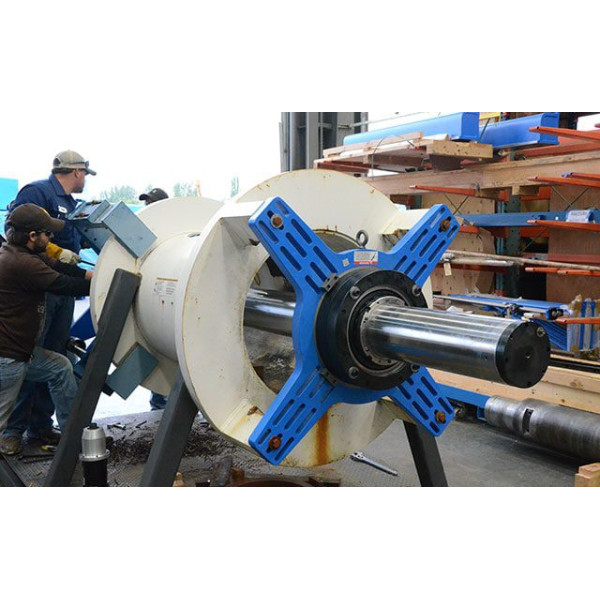

Sieťový nosič náradia navrhnutý s deleným rámom na zjednodušenie inštalácie na vyvrtávaciu tyč. Môže byť nakonfigurovaný tak, aby používal buď súpravu vyvrtávacej hlavy na vyvrtávanie alebo lícovanie, alebo novú zostavu vyvrtávacieho/čelného ramena.

- S konfiguráciou prednej a zadnej vyvrtávacej hlavy je možné súčasne použiť 2 vyvrtávacie hlavy.

Pre ešte väčší dosah s dlhším radiálnym zdvihom sú k dispozícii nové vyvrtávacie/čelné ramená. Nastavenie je rýchle a jednoduché a obsahuje priemyselné štandardné rýchlovýmenné nástroje pre vŕtacie aj čelné operácie.

Vysoko všestranný blok držiaka nástrojov akceptuje priemyselné štandardné nástroje s nominálnou 1 palcovou (25,4 mm) štvorcovou stopkou.

Stojan nástroja na vyvrtávacom/čelnom ramene možno otáčať, aby sa zabezpečila maximálna flexibilita pri nastavovaní obrábania (vrátane niektorých konzolových konfigurácií).

Vysoko kvalitný dizajn

Obsahuje jedinečne navrhnutý modulárny nosič náradia, ktorý poskytuje novú úroveň pevnosti a tuhosti smerovaním obrábacích síl priamo na vyvrtávaciu tyč prostredníctvom strategicky umiestnených nastaviteľných vodiacich pätiek.

Tvrdo chrómované tyče, rovné s presnosťou 0,001 palca na stopu (0,0254 na 304,8 mm).

K dispozícii sú voliteľné pištole vŕtané tyče s optickými terčmi.

Nastaviteľná, odnímateľná polovičná matica zvyšuje flexibilitu sieťového nosiča náradia. Jednoduché odstránenie nosiča nástrojov umožňuje obrábanie viacerých otvorov.

Matica na nastavenie vôle umožňuje nastavenie na mieste, aby sa eliminovala vôľa v nosiči nástroja a predĺžila sa životnosť stroja.
