CLIMAX BB3100 BOREMAX mobilná vyvrtávačka a navárací systém Ø 22–400 mm
- Prihláste sa alebo zaregistrujte pre získanie zľavy
- Doprava nad 150€ bez DPH zadarmo
- Záručný a pozáručný servis
- Odborné poradenstvo
| Názov | Kód | Obrázok | Cena bez DPH | Cena s DPH | Množstvo | |
| CLIMAX BB3100 BOREMAX – metrické nástroje, Euro | 107889 |
|
||||
|
Modulárna vyvrtávačka a navárací systém BB3100 – metrické nástroje, konektor zváracieho vedenia Euro.
Doprava zadarmo
|
||||||
| CLIMAX BB3100 BOREMAX – metrické nástroje, Miller | 108707 |
|
||||
|
Modulárna vyvrtávačka a navárací systém BB3100 – metrické nástroje, konektor zváracieho vedenia Miller.
Doprava zadarmo
|
||||||
| CLIMAX BB3100 BOREMAX – metrické nástroje, Lincoln | 108708 |
|
||||
|
Modulárna vyvrtávačka a navárací systém BB3100 – metrické nástroje, konektor zváracieho vedenia Lincoln.
Doprava zadarmo
|
||||||
CLIMAX BB3100 BOREMAX mobilná vyvrtávačka a navárací systém Ø 22–400 mm
CLIMAX BB3100 BOREMAX modulárna vyvrtávačka a navárací systém Ø 22–400 mm

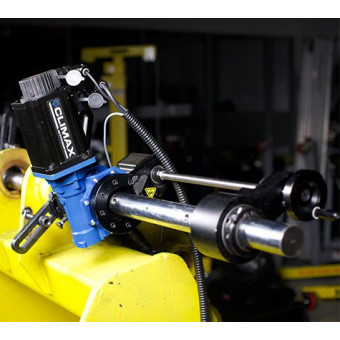

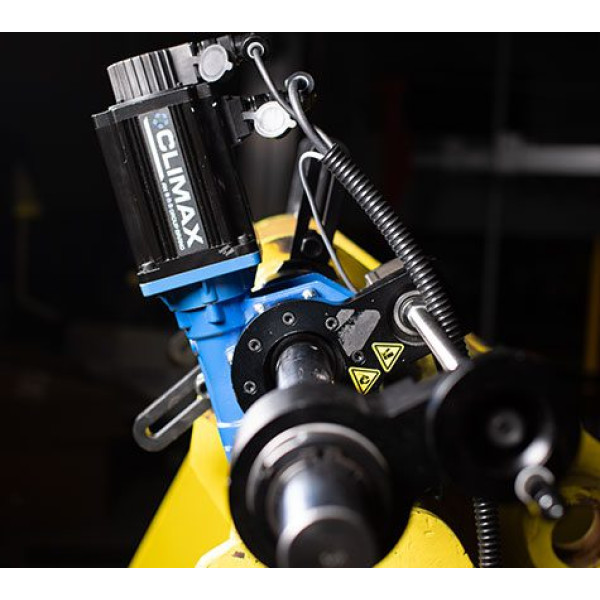

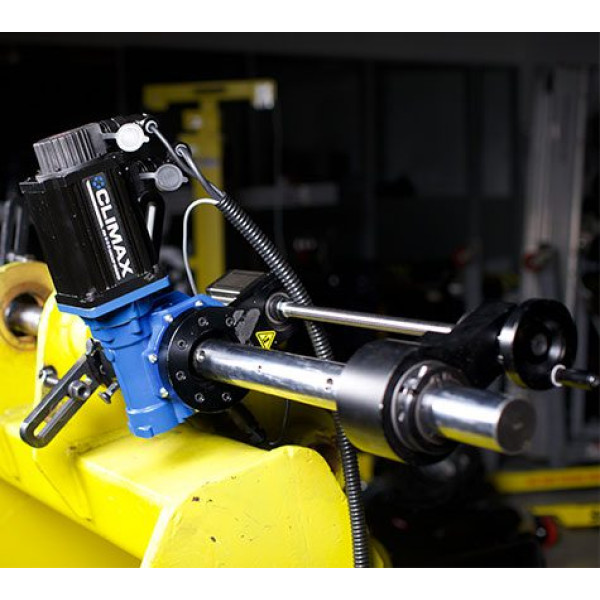

CLIMAX BB3100 BOREMAX je kompaktný, vysokovýkonný modulárny systém na súosové vyvrtávanie a automatizované naváranie otvorov priamo na mieste opravy alebo v dielni. Priebežná vyvrtávacia tyč umožňuje umiestniť rotačný pohon aj axiálny posuv na vhodné miesto pozdĺž tyče, takže zariadenie pracuje aj v obmedzenom priestore, kde sa väčšie stroje nezmestia.
Hlavné výhody
- Uzavretá regulačná slučka servopohonu udržiava stabilné otáčky a presnú reznú rýchlosť.
- Automatický výpočet otáčok podľa priemeru otvoru a požadovanej obvodovej rýchlosti zjednodušuje nastavenie.
- Otáčky vyvrtávacej tyče až 290 min⁻¹ umožňujú produktívne obrábanie karbidovými doštičkami.
- Guľôčková skrutka a elektrický krokový posuv zabezpečujú presný, opakovateľný axiálny pohyb.

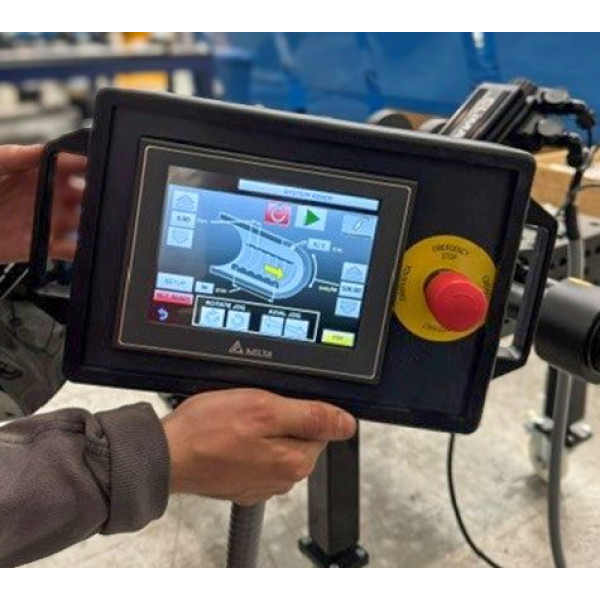

- Dotykový displej umožňuje priamo zadať posuv v mm/ot. a meniť ho počas obrábania.
- Modulárne tyče s dĺžkou 1,2; 1,8 a 2,4 m a voliteľná súprava pre malé otvory rozširujú rozsah použitia.

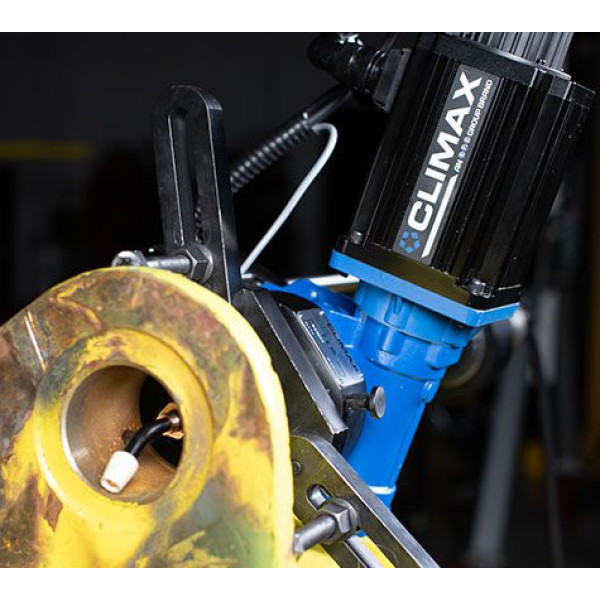

- Naváranie podporuje krokový, špirálový a programovaný preskokový režim; tri nadstavce horáka sú súčasťou systému.
- Ručný ovládač poskytuje plynulé nastavenie rýchlosti, smeru a jednoduché spustenie alebo zastavenie.
Typické použitie
- oprava opotrebovaných otočných čapov, puzdier a ložiskových telies
- súosové vyvrtávanie otvorov na stavebných, banských a zemných strojoch
- drážkovanie, vŕtanie, čelné obrábanie, závitovanie a opravy ventilov
- obnova otvorov naváraním a následným obrábaním v jednom montážnom usporiadaní
- servis v obmedzených alebo vzdialených terénnych podmienkach
- ťažký priemysel, výroba, ropa a plyn, námorné a offshore aplikácie a všeobecná údržba MRO
Technické parametre
| Pohon | servomotor 3,1 kW; 220 V; 50/60 Hz; 1 fáza |
|---|---|
| Montáž | priame ložiskové uloženie; 2 nastavovacie kužele a doplnkové vyrovnávacie segmenty |
| Prevod rotačnej jednotky | 10 : 1 |
| Rozsah vyvrtávania | Ø 22–400 mm (0,87–15,75") |
| Priemer vyvrtávacej tyče | štandardne Ø 57,2 mm; so súpravou pre malé otvory Ø 19 a 31,8 mm |
| Maximálny axiálny zdvih | 304,8 mm; voliteľná súprava AFU 609,6 mm |
| Posuv | nastaviteľný 0–0,457 mm/ot.; elektrický krokový pohon |
| Dĺžky tyčí | 1,2; 1,8 a 2,4 m; ďalšie dĺžky na vyžiadanie |
| Maximálne otáčky tyče | 290 min⁻¹ |
| Krútiaci moment | 90 ft-lb / približne 122 N·m |
| Opakovateľná presnosť | ±0,025 mm |
| Režimy navárania | krokový, špirálový a programovaný preskok |
| Priemer zváracieho drôtu | 0,8 mm |
| Menovitý zvárací prúd | 120 A |
| Rozsah štandardného horáka | Ø 33–127 mm |
| Rozšírený rozsah horáka | Ø 33–400 mm; nepodopretý dosah až 1016 mm |
| Prepravná hmotnosť stroja | 272 kg bez vyvrtávacej tyče |
| Prepravné rozmery stroja | 1226 × 1021 × 520 mm (Š × H × V) |
| Zhoda | CE |
Rozsah štandardnej dodávky

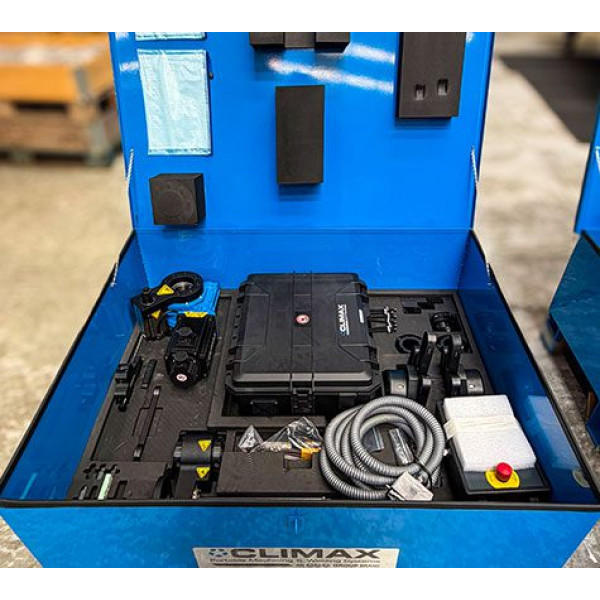

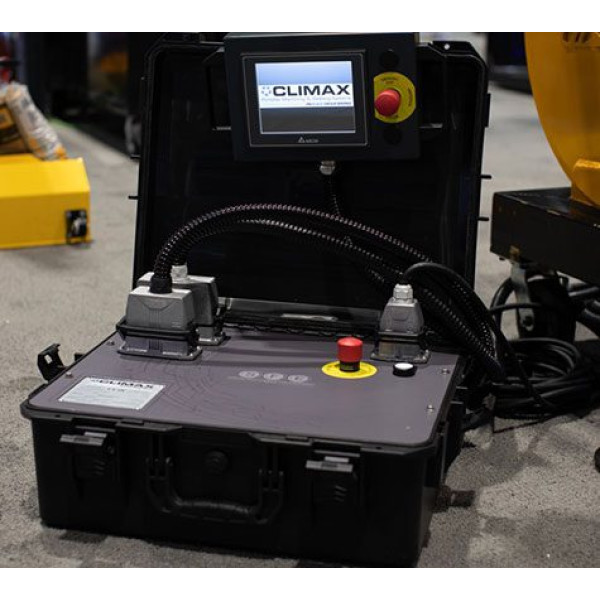

Základná zostava podľa výrobcu obsahuje servomotor 3,1 kW, riadiacu jednotku s dotykovým displejom a ručným ovládačom, rotačnú jednotku RDU, axiálnu posuvovú jednotku AFU, guľôčkovú skrutku, súpravu obrábacích hláv, vyvrtávaciu tyč, ložiskové montážne prvky, nastavovacie a zváracie príslušenstvo, náradie, spotrebný materiál, ochranný kovový prepravný kontajner a stručný návod. Presný obsah sa riadi zvoleným katalógovým variantom.
Výber konfigurácie
BB3100 sa dodáva v metrickom alebo palcovom nástrojovom vyhotovení a s konektorom zváracieho vedenia Euro, Miller alebo Lincoln. Pred objednaním treba potvrdiť používaný zdroj zvárania, požadovanú dĺžku a priemer tyče, rozsah otvorov, potrebný axiálny zdvih a príslušenstvo.
Často kladené otázky
Dokáže BB3100 vyvrtávať aj navárať bez zmeny montáže?
Áno. Systém je navrhnutý na kombinované naváranie a následné vyvrtávanie pri zachovaní rovnakých ložiskových montážnych bodov; medzi operáciami sa vymení pracovná zostava.
Aký je najmenší obrábaný priemer?
So zodpovedajúcou zostavou je rozsah vyvrtávania od Ø 22 mm. Pre menšie tyče Ø 19 a 31,8 mm sa používa voliteľná súprava pre malé otvory.
Je stroj vhodný do terénu?
Áno. Kompaktná modulárna konštrukcia je určená na dielenské aj terénne opravy vrátane stiesnených priestorov. Zostava sa dodáva v ochrannom kovovom kontajneri.
