Climax Mobilné frézy PM4200

Climax Mobilné frézy PM4200

PM4200 je vybavený pozdĺžnym posuvom s priečnym posuvom ovládaným manuálne. Pripevniteľné na obrobok alebo na nosnú konštrukciu. Vyberte si zdvih osi X až do 20, 49 alebo 78 palcov (508,0, 1244,6 alebo 1981,2 mm).

Max. Cestovanie po osi X:

20, 49 alebo 78 palcov (508,0, 1244,6 alebo 1981,2 mm)

Max. Pohyb po osi Y:

8 palcov (203,2 mm) s Weldon, 12 palcov (304,8 mm) s HSK

Max. Vertikálne cestovanie:

3 palce (76,2 mm) s vretenom Weldon, 4 palce (101,6 mm) s vretenom HSK

Veľkosť vretena:

0,75 palca (19,1 mm) Weldon, 40A (HSK)

Možnosť napájania:

Elektrické, pneumatické alebo hydraulické

Kvalitný dizajn stroja s výkonným výkonom

Presne opracované rybinové drážky a nastaviteľné lišty poskytujú hladký a presný pohyb.

Všetky prevody a pohony sú trvalo mazané a utesnené, aby umožnili prevádzku v akejkoľvek polohe.

Výkonný

Pre pohon frézovacieho vretena sú k dispozícii hydraulické, pneumatické a elektrické motory.

Možnosti podávania zahŕňajú manuálne, elektrické a pneumatické.

Voliteľné vreteno HSK.

Všestranný

K dispozícii sú dve rôzne možnosti frézovacej hlavy; 3⁄4-palcové vreteno so stopkou Weldon a flexibilné vreteno HSK 40A.

Okrem ručného podávania pre jemné nastavenie sú k dispozícii možnosti elektrického podávania 120 V a 230 V.

Možnosť elektrického podávania poskytuje plynule meniteľné rýchlosti od 0 do 20 IPM s rýchloposuvom pomocou tlačidla.

Režimy jazdy vpred, neutrál a spiatočky sa ovládajú jednoduchou radiacou pákou.

Pevné a odolné

Kompaktný, ale pevný dizajn pre ťažko dostupné aplikácie s obmedzeným priestorom.

Flexibilné

Krížový posuv umožňuje montáž frézovacieho vretena na obe strany lôžka.

Predĺžený piest možno použiť v spojení s výkonnejším a všestrannejším vretenom HSK.

Voliteľné príslušenstvo otočnej dosky frézovacej hlavy HSK umožňuje 360° rozsah uhlov vretena.

Pre dodatočnú tuhosť lôžka a všestrannosť inštalácie sú k dispozícii voliteľné pomocné dosky.

Rýchle a jednoduché nastavenie

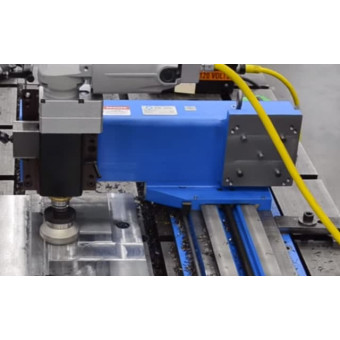

Prenosná 3-osová frézka PM4200 poskytuje presné a všestranné možnosti frézovania.

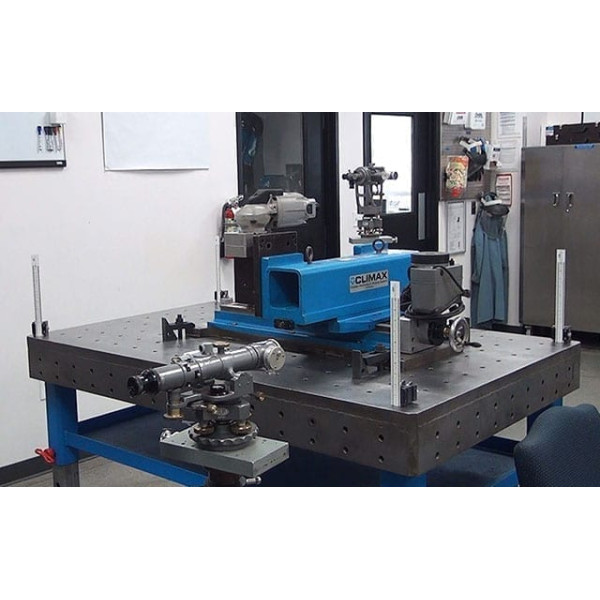

Je navrhnutý tak, aby bol pripevnený buď k obrobku alebo k nosnej konštrukcii vedľa neho.

Postele sú k dispozícii so zdvihom 20, 49 a 78 palcov (508, 1244,6 a 1981,2 mm).

Aplikácie zahŕňajú:

PM4200 sa bežne používa na frézovanie veľkých ťažkopádnych dielov.

Mnoho zákazníkov používa stroje PM4200 pri zváraní a opätovnom obrábaní opotrebovaných dielov na výrobných strojoch, ako sú raziace lisy.

Dlhé drážky pre uchytenie motora sa dajú ľahko opracovať, často bez demontáže, pretože frézu možno namontovať priamo na obrobok.

Držiaky motora a základne čerpadiel sa dajú ľahko opracovať, najmä v stiesnených priestoroch.
